MAX3746 - 低功耗、622Mbps至3.2Gbps限幅放大器

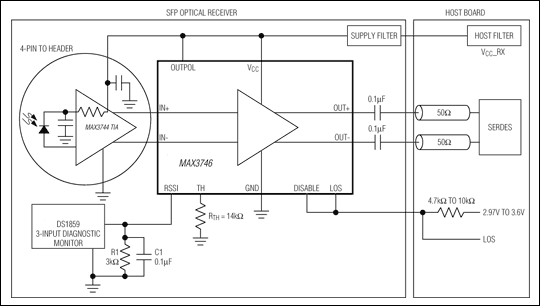

MAX3746是Maxim美信半导体公司的一款光电产品产品，MAX3746是低功耗、622Mbps至3.2Gbps限幅放大器，本站介绍了MAX3746的封装应用图解、特点和优点、功能等，并给出了与MAX3746相关的Maxim元器件型号供参考。

MAX3746 - 低功耗、622Mbps至3.2Gbps限幅放大器 - 光电产品 - 低功耗、结构紧凑的多速率限幅放大器，适用于SFF/SFP，在SONET、光纤通道、千兆位以太网光接收机中用作数据量化器 - 美信半导体

产品概述

MAX3746多速率限幅放大器用于SONET数据量化器、光纤通道和千兆以太网光接收器。本放大器接收宽范围的输入电压，并提供电流模式逻辑(CML)输出电压，其边沿速率可控且电平大小可选择。当MAX3746通过DC耦合到MAX3744/MAX3724 SFP互阻放大器(TIA)时，提供接收信号强度指示器(RSSI)功能。包含MAX3744/MAX3724和MAX3746的接收器能提供19dB的RSSI动态范围。其他功能还包括可编程的信号丢失检测、可选择的禁止功能(DISABLE)和输出信号极性反转(OUTPOL)功能。输出禁止可用来实现静噪功能。

MAX3746和MAX3744/MAX3724的结合能够用标准的4引脚TO-46头实现所有小外形SFF-8742数字诊断规范要求。

MAX3746与MAX3748A限幅放大器引脚兼容，功耗降低30%。MAX3746采用3mm x 3mm的16引脚QFN封装。

关键特性

以下关键特性由Maxim美信半导体提供：

提供SFP参考设计

115mW的低功耗

16引脚QFN封装，3mm x 3mm外形尺寸

70ps上升和下降时间

具有可编程门限的信号丢失检测

RSSI接口(与MAX3744/MAX3724 TIA)

输出禁止

极性选择

8.4psP-P确定性抖动(3.2Gbps)

改进的EMI性能

CML输出电平可选择

引脚兼容于MAX3748A

热门应用

光纤通道SFF/SFP收发器模块

千兆位以太网SFF/SFP收发模块

多速率OC-12至OC-48 FEC SFF/SFP

收发器模块
