MAX4740|MAX4740H - 四路SPDT音频开关

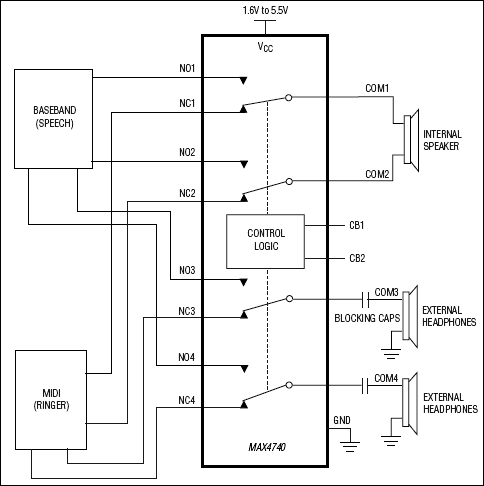

MAX4740|MAX4740H是Maxim美信半导体公司的一款宽带交换产品，MAX4740|MAX4740H是四路SPDT音频开关，本站介绍了MAX4740|MAX4740H的封装应用图解、特点和优点、功能等，并给出了与MAX4740|MAX4740H相关的Maxim元器件型号供参考。

MAX4740|MAX4740H - 四路SPDT音频开关 - 宽带交换 - ST Microelectronics四通道SPDT模拟开关STG3699的引脚兼容产品 - 美信半导体

产品概述

MAX4740/MAX4740H低导通电阻(0.61Ω典型值)模拟开关采用1.6V至5.5V单电源供电。MAX4740/MAX4740H为四路、单刀双掷(SPDT)开关，用于选通音频信号，引脚兼容于ST Microelectronics的STG3699 SPDT模拟开关。

MAX4740为SPDT开关，MAX4740H为四路SPDT开关，具有高阻模式。开关逻辑由两位控制字(CB1和CB2)控制。MAX4740/MAX4740H通道间导通电阻相互匹配(0.06Ω)，低电源电流(0.3µA)有助于延长电池寿命。

MAX4740/MAX4740H采用纤小的3mm x 3mm 16引脚TQFN-EP封装和2.5mm x 2.5mm 16引脚超薄型QFN封装。

关键特性

以下关键特性由Maxim美信半导体提供：

低导通电阻(0.61Ω典型值)

0.06Ω (典型值)通道间匹配

0.32Ω (典型值)导通电阻平坦度

1.6V至5.5V单电源供电

较高的电源抑制比有助于降低电源噪声(-60dB典型值)

0.08%的总谐波失真

-68dB (100kHz典型值)串扰

-64dB (100kHz典型值)关断隔离

低电源电流(0.3µA典型值)

低漏电流(0.1µA典型值)

引脚兼容于ST Micro的STG3699

纤小的(3mm x 3mm) 16引脚TQFP-EP封装和(2.5mm x 2.5mm) 16引脚超薄型QFN封装

热门应用

蜂窝电话

笔记本电脑

PDA及其它手持设备
