产品概述

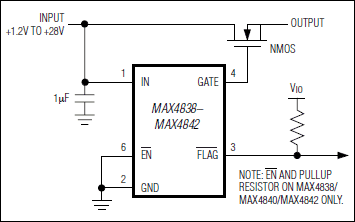

MAX4838-MAX4842是过压保护IC，可对低压系统提供高达28V的过压保户。如果输入电压超过过压触发电平，MAX4838-MAX4842会关闭低成本的外部n沟道FET，以防止那些受保护的元件损坏。内部电荷泵无需外部电容，可非常简单地驱动FET栅极，构成一个简单、高度可靠的方案。

MAX4838/MAX4839的过压门限为7.4V，MAX4840/MAX4841的过压门限为5.8V。MAX4842具有4.7V过压门限。MAX4838-MAX4841具有门限值为3.25V的欠压锁存输出(UVLO)，而MAX4842则具有3.0V的UVLO门限。除了单FET结构，这些器件还可连接背靠背外部FET，以阻止电流倒流到适配器中。

上电时，器件等待50ms，然后再驱动GATE至高。/FLAG在GATE变高之后继续保持50ms的低状态。MAX4838/MAX4840/MAX4842具有漏极开路/FLAG输出，MAX4839/MAX4841具有推挽式/FLAG输出。/FLAG输出可以立即响应过压故障。

其它功能还包括：具有15kV ESD保护的输入(采用1µF旁路电容)，通过一个关断引脚(/EN)可关闭器件(MAX4838/MAX4840/MAX4842)。

所有器件都采用小型6引脚SC70封装，工作温度范围-40°C至+85°C。

关键特性

以下关键特性由Maxim美信半导体提供：

高达28V的过压保护

预设的7.4V、5.8V或4.7V过压触发电平

驱动低成本NMOS FET

内设的50ms启动延迟

内部电荷泵

欠压锁定

15kV ESD保护输入

/FLAG指示电压故障

6引脚SC70封装

热门应用

蜂窝电话

数码相机

MP3播放器

PDA与掌上电脑设备
