产品概述

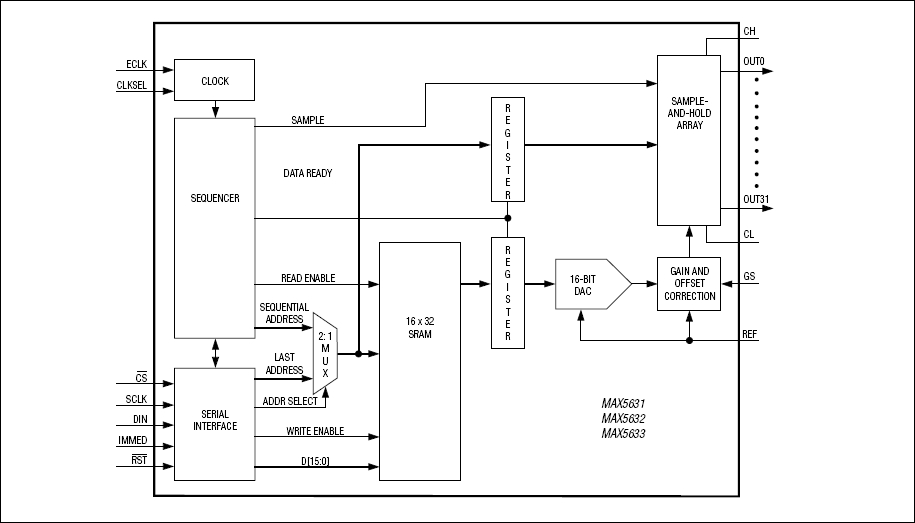

MAX5631/MAX5632/MAX5633是32路采样保持(SHA)输出的16位数模转换(DAC)器，适用于要求大量可编程电压输出的应用。这些器件包含时钟振荡器和顺序控制器，采用内部SRAM数据更新DAC。无需外部元件调整零点和增益。

MAX5631/MAX5632/MAX5633输出电压范围-4.5V至+9.2V。其它特性包括200µV/位的分辨率，输出线性误差典型值为满量程(FSR)的0.005%。100kHz的更新速率，需要320µs更新所有的SHA，足以忽略输出上的衰减。远端地检测允许输出参考设备的局部地电位。

这些芯片通过20MHz兼容SPI/QSPI™/MICROWIRE®的3线串行接口控制。立即更新模式允许在20µs内更新任何通道的输出。Burst Mode®允许以高速数据突发模式将多路数据写入到存储器中。所有通道在数据加载后330µs内更新。

每个芯片具有输出钳位特性和用于滤波的输出电阻。MAX5631输出阻抗为50Ω，具有驱动250pF的输出电容能力。MAX5632输出阻抗为500Ω，具有驱动10nF的输出电容能力。MAX5633输出阻抗为1kΩ，具有驱动10nF的输出电容能力。

MAX5631/MAX5632/MAX5633提供12mm x 12mm, 64引脚TQFP封装和10mm x 10mm，68引脚薄型QFN封装。

关键特性

以下关键特性由Maxim美信半导体提供：

集成的16位DAC和32通道SHA，内置SRAM和顺序控制器

32通道电压输出

输出线性度0.005%

输出分辨率200µV

灵活多样的输出电压范围

远端地电位检测

快速连续加载：每寄存器1.3µs

突发和立即寻址模式

无需外部元件调整零点和增益

集成输出钳位二极管

三种输出阻抗选择：

MAX5631 (50Ω)、MAX5632 (500Ω)和

MAX5633 (1kΩ)

热门应用

自动测试设备(ATE)

工业过程控制

仪表

MEMS映射伺服控制
