MAX5713 - 四通道、超小尺寸8/10/12位缓冲输出DAC，内置基准和SPI接口

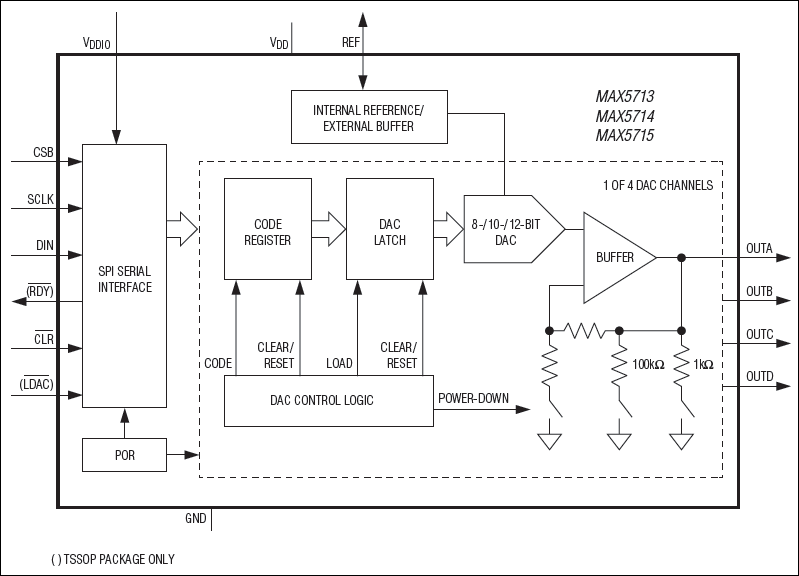

MAX5713是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX5713是四通道、超小尺寸8/10/12位缓冲输出DAC，内置基准和SPI接口，本站介绍了MAX5713的封装应用图解、特点和优点、功能等，并给出了与MAX5713相关的Maxim元器件型号供参考。

MAX5713 - 四通道、超小尺寸8/10/12位缓冲输出DAC，内置基准和SPI接口 - 数据转换器和采样-保持电路 - 功能丰富的4通道DAC系列产品，3.5mm² WLP封装 - 美信半导体

产品概述

MAX5713/MAX5714/MAX5715 4通道、低功耗、8/10/12位、电压输出数/模转换器(DAC)带有输出缓冲器和内部基准(可选择为2.048V、2.500V或4.096V)。MAX5713/MAX5714/MAX5715可接受2.7V至5.5V宽电源电压范围，具有超低功耗(3mW)，适合绝大多数低压应用。外部精密基准输入用于支持满幅工作，对外部基准具有100kΩ (典型值)的等效负载阻抗。

MAX5713/MAX5714/MAX5715具有50MHz 3线SPI/QSPI™/MICROWIRE®/DSP兼容串行接口，也包括用于菊花链应用的/RDY输出。DAC输出带有缓冲，提供每通道小于250µA的低电源电流以及±0.5mV (典型值)的低失调误差。上电时，MAX5713/MAX5714/MAX5715将DAC输出复位至零，为驱动电子阀门或其它传感器等需要上电时处于关闭状态的应用提供安全保护。内部基准在开始时为关断状态，从而允许使用外部基准。MAX5713/MAX5714/MAX5715可利用软件LOAD命令或硬件加载DAC逻辑输入(/LDAC)同步更新输出。

清零逻辑输入(/CLR)允许异步清零CODE的内容和DAC寄存器，并将DAC输出置零。MAX5713/MAX5714/MAX5715采用14引脚TSSOP封装以及超小型、12焊球WLP封装，工作在-40°C至+125°C温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

四路高精度DAC通道

确保12位精度，无需调节

±1 LSB INL，带缓冲电压输出

在所有工作条件下确保单调

可独立设置每路DAC

三种可选择的内部精密基准：

2.048V、2.500V或4.096V

内部输出缓冲器

采用外部基准支持满幅工作

4.5µs建立时间

输出可直接驱动2kΩ负载

5mm × 4.4mm 14引脚TSSOP封装或超小尺寸、1.6mm × 2.2mm 12焊球WLP封装

2.7V至5.5V较宽的供电范围

独立的1.8V至5.5V VDDIO电源输入

50MHz 3线SPI/QSPI/MICROWIRE/DSP兼容串行接口，带/RDY输出

上电时，将DAC输出复位至零

/LDAC和/CLR用于异步控制

软件可选择三种关断输出阻抗

1kΩ、100kΩ或高阻

热门应用

自动调谐

通信系统

数据采集

增益与失调调节

便携式仪表

功放控制和偏置

过程控制与伺服环路

可编程电压及电流源
