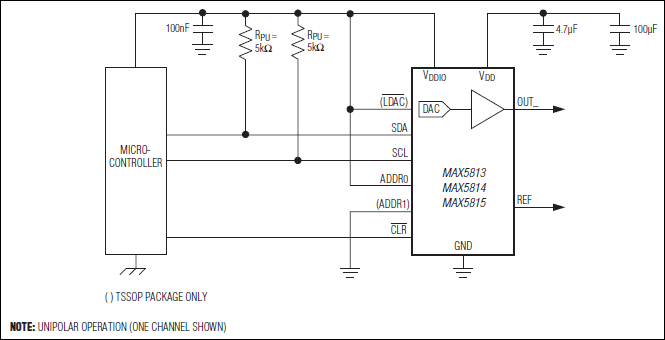

MAX5814是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX5814是四通道、超小尺寸8/10/12位缓冲输出DAC，内置基准和I²C接口，本站介绍了MAX5814的封装应用图解、特点和优点、功能等，并给出了与MAX5814相关的Maxim元器件型号供参考。

MAX5814 - 四通道、超小尺寸8/10/12位缓冲输出DAC，内置基准和I²C接口 - 数据转换器和采样-保持电路 - 完备的超小尺寸、4通道器件 - 美信半导体

产品概述

MAX5813/MAX5814/MAX5815 4通道、低功耗、8/10/12位、电压输出数/模转换器(DAC)包括输出缓冲器和一个内部基准(可选择为2.048V、2.500V或4.096V)。MAX5813/MAX5814/MAX5815可接受2.7V至5.5V宽电源电压范围，具有超低功耗(3mW)，适合绝大多数低压应用。准确的外部基准输入允许器件满摆幅工作，对外部基准表现为100kΩ (典型值)等效负载。

MAX5813/MAX5814/MAX5815带有I²C兼容2线接口，工作时钟频率可达400kHz。DAC输出带缓冲器，具有每通道小于250µA的低电源电流以及±0.5mV (典型值)的低失调误差。上电时，MAX5813/MAX5814/MAX5815将DAC输出复位至零，为驱动电子阀门或其它传感器等需要上电处于关闭状态的应用提供安全保护。可在初始化时关闭内部基准，从而允许使用外部基准。MAX5813/MAX5814/MAX5815可利用软件LOAD命令或硬件加载DAC逻辑输入(/LDAC)同步更新输出。

清零逻辑输入(/CLR)允许异步清零CODE的内容和DAC寄存器，并将DAC输出置零。MAX5813/MAX5814/MAX5815采用14引脚TSSOP封装和超小尺寸、12焊球WLP封装，工作在-40°C至+125°温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

四路高精度DAC

确保12位精度，无需调节

±1 LSB INL电压缓冲输出

在所有工作条件下确保单调

可独立设置每路DAC

三个可选择的高精度内部基准

2.048V、2.500V或4.096V

内部缓冲输出

使用外部基准时支持满摆幅工作

4.5µs建立时间

输出可直接驱动2kΩ负载

5mm × 4.4mm、14引脚TSSOP小尺寸封装或1.6mm × 2.2mm、12焊球WLP超小尺寸封装

2.7V至5.5V较宽的供电范围

独立的1.8V至5.5V VDDIO电源输入

支持400kHz快速I²C 2线串口

上电时，将DAC输出复位至零

/LDAC和/CLR用于异步控制

三个软件可选的关断输出阻抗

1kΩ、100kΩ或高阻

热门应用

自动调谐和光控制

数据采集

增益与失调调节

便携式仪表

功率放大器控制和偏置

过程控制与伺服环路

可编程电压及电流源
