产品概述

MAX5874是先进的14位、200Msps、双路数模转换器(DAC)。这款DAC能够满足性能要求苛刻的信号合成应用，如无线基站和其它通信应用。该双路DAC采用3.3V和1.8V电源供电，具有无与伦比的动态性能，如fOUT = 16MHz时无杂散动态范围(SFDR)达78dBc。支持200Msps的刷新速率，功耗仅为260mW。

MAX5874采用电流导引结构，支持2mA至20mA满量程输出电流范围，允许0.1VP-P至1VP-P的差分输出电压摆幅。器件内部集成1.2V带隙基准和控制放大器，确保高精度和低噪声特性。单独的基准输入(REFIO)允许使用外部基准源，以实现最佳灵活性，并提高增益精度。

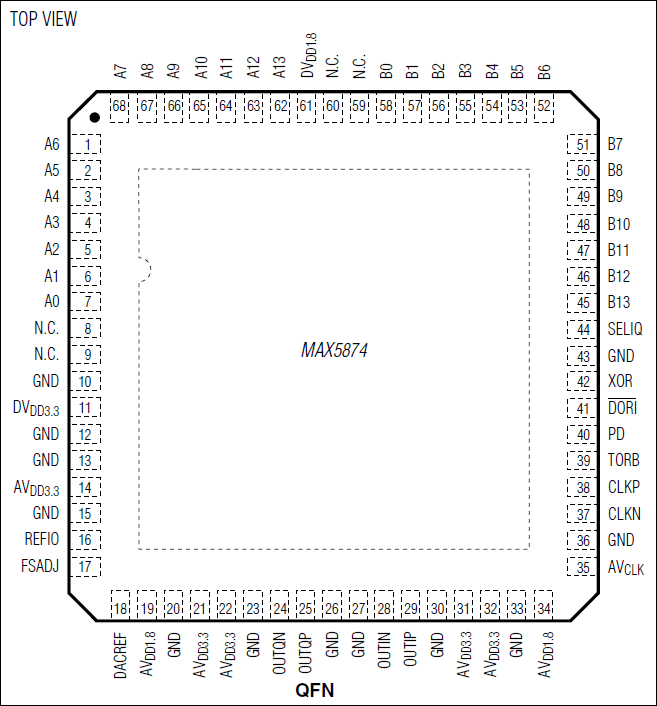

MAX5874的数字和时钟输入接收3.3V CMOS电平。该器件具有灵活的输入数据总线，支持双端口输入或者单个交错数据端口。MAX5874采用带有裸露焊盘(EP)的68引脚QFN封装，工作在扩展级温度范围(-40°C至+85°C)。

欲查找与MAX5874引脚兼容的12位和16位版本，请分别参考MAX5873和MAX5875的数据资料。与MAX5874功能兼容的CMOS接口版本，请参考MAX5877的数据资料。

关键特性

以下关键特性由Maxim美信半导体提供：

200Msps输出刷新频率

fOUT = 16MHz时，噪声谱密度 = -160dBFS/Hz

优异的SFDR和IMD性能

fOUT = 16MHz时，SFDR = 78dBc (至奈奎斯特频率)

fOUT = 80MHz时，SFDR = 74dBc (至奈奎斯特频率)

fOUT = 10MHz时，IMD = -86dBc

fOUT = 80MHz时，IMD = -74dBc

fOUT = 61MHz时，ACLR = 75dB

2mA至20mA满量程输出电流

CMOS兼容数字和时钟输入

片上1.2V带隙基准

功耗仅260mW

68引脚QFN-EP封装

提供评估板(MAX5875EVKIT)

热门应用

自动测试设备(ATE)

基站：单载波/多载波UMTS、CDMA, GSM

电缆调制解调器终端系统(CMTS)

通信：固定宽带无线接入、点到点微波通信

直接数字合成器(DDS)

仪表
