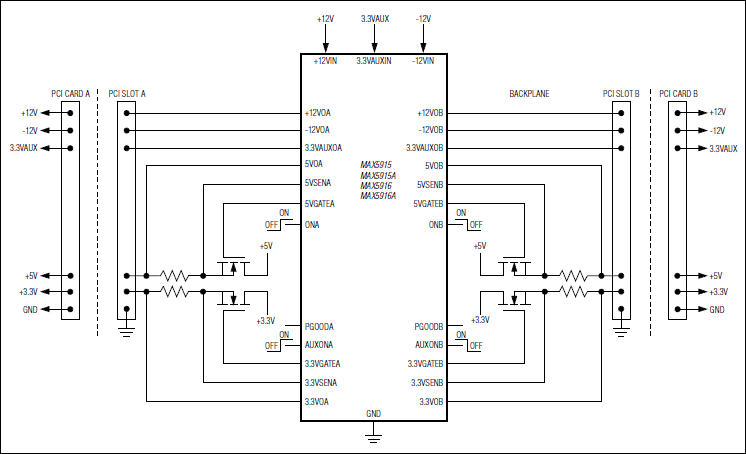

MAX5915|MAX5915A是Maxim美信半导体公司的一款热插拔和电源开关产品，MAX5915|MAX5915A是双路PCI 2.2热插拔控制器，本站介绍了MAX5915|MAX5915A的封装应用图解、特点和优点、功能等，并给出了与MAX5915|MAX5915A相关的Maxim元器件型号供参考。

MAX5915|MAX5915A - 双路PCI 2.2热插拔控制器 - 热插拔和电源开关 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX5915/MAX5915A/MAX5916/MAX5916A为双PCI 2.2热插拔控制器，通过限制启动过程的浪涌电流允许两个PCI卡安全地插入或拔出带电插槽或背板。启动后，这些器件提供短路、过流和欠压保护。

MAX5915/MAX5915A/MAX5916/MAX5916A对+3.3V、+5V、±12V和+3.3V PCI卡辅助电源提供独立的电源控制。MAX5915/MAX5915A/MAX5916/MAX5916A的智能选择热关断控制功能可以自动关闭过流通道。这些器件均为+12V、-12V和+3.3V辅助输出提供内部功率MOSFET。MAX5915/MAX5915A/MAX5916/MAX5916A利用内部电荷泵驱动内部FET，控制+3.3V辅助电源。内部FET和电流检测电路用于调节±12V和+3.3V辅助电源。通道A和B独立工作，允许单一器件监控两个PCI卡插槽。

MAX5915/MAX5915A提供锁存故障保护，MAX5916/MAX5916A提供自动重启故障保护功能。这些器件采用小尺寸、28引脚TSSOP封装。

关键特性

以下关键特性由Maxim美信半导体提供：

兼容于PCI 2.2

为+3.3V、+5V、±12V和+3.3V两个PCI卡辅助电源提供独立的电源控制

为±12V和+3.3V辅助输出提供内部MOSFET开关

各通道独立的通/断控制

独立的+3.3V辅助输出通/断控制

为±12V和+3.3V辅助电源提供具有超时和关断保护的过流监测，具有故障指示输出

为+5V和+3.3V电源提供具有超时和关断保护的防护墙，具有故障指示输出

为+3.3V、+5V、+12V和+3.3V辅助电源提供输出欠压监视，具有故障指示输出

+3.3V辅助电源自动重启

智能选择热关断控制可自动关闭有过流故障的通道

28引脚TSSOP封装

热门应用

PCI 2.2服务器

PCI服务器

RAID
