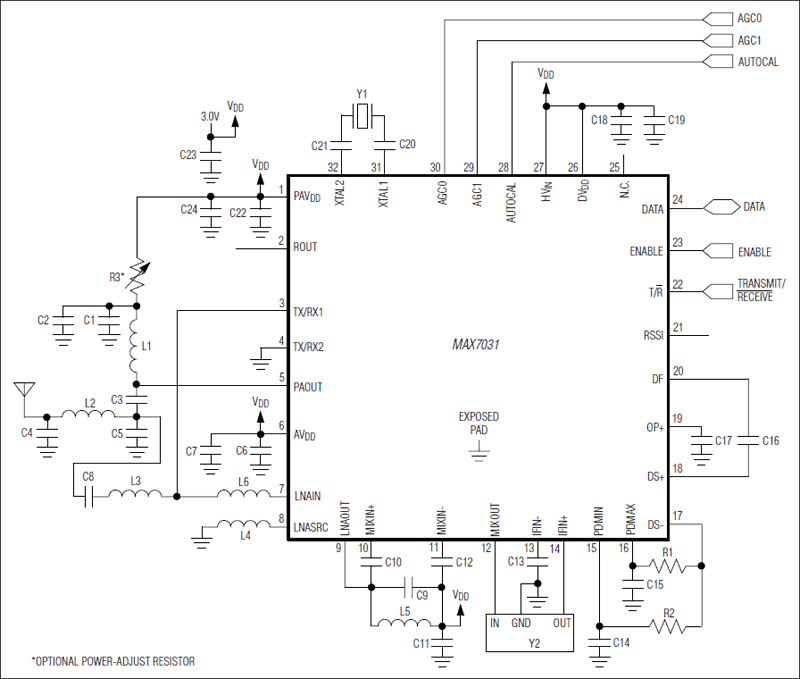

MAX7031是Maxim美信半导体公司的一款无线与RF产品，MAX7031是低成本、308MHz、315MHz和433.92MHz FSK收发器，带有N分频PLL，本站介绍了MAX7031的封装应用图解、特点和优点、功能等，并给出了与MAX7031相关的Maxim元器件型号供参考。

MAX7031 - 低成本、308MHz、315MHz和433.92MHz FSK收发器，带有N分频PLL - 无线与RF - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX7031是基于晶振的分数N分频收发器，设计用于发送和接收工厂预设的载波频率为308MHz、315MHz和433.92MHz的FSK数据，数据速率高达33kbps (曼切斯特编码)或66kbps (NRZ编码)。该器件可为50Ω负载提供+10dBm的典型输出功率，典型灵敏度为-110dBm。MAX7031具有独立的发送和接收引脚(PAOUT和LNAIN)，提供内部RF开关，用于发送和接收引脚与共用天线的连接。

MAX7031的发送频率由一个16位、分数N分频、锁相环(PLL)产生，接收器本振(LO)由整数N分频PLL产生。由于分数N分频PLL被预设在高于接收LO 10.7MHz，所以这种混合架构无需用分立的发送和接收晶体参考振荡器。接收器具有固定的N分频PLL，省去了电流消耗较大的分数N分频PLL，尽可能降低接收器功耗。

MAX7031发送器PLL具有分数N分频结构，允许对其发送FSK信号频偏精确预设，完全消除了振荡器牵引FSK信号所产生的相关问题。所有频率产生元件均集成在芯片内，只需晶振、10.7MHz IF滤波器和少数分立元件即可构成完整的天线/数字数据方案。

MAX7031采用小尺寸5mm x 5mm、32引脚、薄型QFN封装，工作在-40°C至+125°C汽车级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

单电源供电：+2.1V至+3.6V或+4.5V至+5.5V

单晶体收发器

工厂预设频率(无需串行接口)

FSK调制

工厂预设FSK频偏

为50Ω负载提供+10dBm输出功率

内置TX/RX开关

内置发送和接收PLL、VCO和环路滤波器

镜频抑制> 45dB

典型RF灵敏度*：-110dBm

可由外部滤波器选择IF带宽

具有高动态范围的RSSI输出

发送模式下电流< 12.5mA

接收模式下电流< 6.7mA

关断电流< 800nA

快速上电启动, 启动时间< 250µs

小尺寸32引脚、薄型QFN封装

热门应用

双向遥控钥匙

车库开门器

家庭自动化

本地遥感勘测系统

远端控制

遥感

安全系统

烟雾报警器
