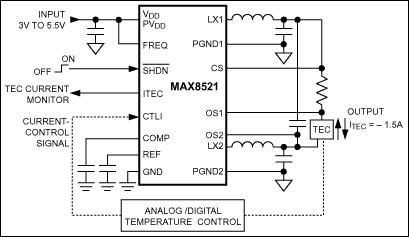

MAX8521 - 典型电路框图：
Maxim美信半导体芯片：
- MAX207EWG - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- 78M6618-IMR/F - 集成电路（IC） > 电源管理（PMIC） > 电能计量
- MXD1813XR46+T - 集成电路（IC） > 电源管理（PMIC） > 监控器
- MX7828KCWI+T - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- MAX5703ATB+T - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- MAX20040BATPA/VY+T - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- MAX3464CSA+ - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- MAX6746KA29 - 集成电路（IC） > 电源管理（PMIC） > 监控器
- MAX2669EWT+ - 射频和无线 > 射频放大器
- MAX20051AUD/V+T - 集成电路（IC） > 电源管理（PMIC） > LED 驱动器
- MAX9724CETC+ - 集成电路（IC） > 线性 > 放大器 > 音频放大器
- MAX6347XR42-T - 集成电路（IC） > 电源管理（PMIC） > 监控器
- MAX8213AEPE+ - 集成电路（IC） > 电源管理（PMIC） > 监控器
- REF02HSA+ - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- MAX1202ACAP+T - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- MAX809SEUR+T10 - 集成电路（IC） > 电源管理（PMIC） > 监控器
- MAX4560EEE+T - 集成电路（IC） > 接口 > 模拟开关，多路复用器，解复用器
- MAX3316EEAE+T - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- MAX16804ATP+ - 集成电路（IC） > 电源管理（PMIC） > LED 驱动器
- LM4040CIM3-5.0+T - 集成电路（IC） > 电源管理（PMIC） > 电压基准
MAX8521 - 尺寸最小的TEC电源驱动器，用于光模块
MAX8521是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX8521是尺寸最小的TEC电源驱动器，用于光模块，本站介绍了MAX8521的封装应用图解、特点和优点、功能等，并给出了与MAX8521相关的Maxim元器件型号供参考。
MAX8521 - 尺寸最小的TEC电源驱动器，用于光模块 - DC-DC开关调节器 - 业内尺寸最小的TEC驱动器，用于SFF/SFP模块，可减少发热50% - 美信半导体
产品概述
MAX8520/MAX8521设计用于驱动空间受限的光纤模块中的热电制冷器(TEC)。这两款器件提供±1.5A输出电流，并控制TEC电流，以消除有害的电流浪涌。片内FET减少了外部元件的数目，高开关频率减小了外部元件的尺寸。
MAX8520/MAX8521工作于单电源，在两个同步buck转换器输出之间连接TEC。这种工作方式允许在低电流时实现无死区和其他非线性的温度控制。这种策略保证在设置点非常接近环境工作点时，控制系统不会发生振荡，仅需少量的加热或者冷却。由模拟控制信号精确地设置TEC电流。
这两款器件具有精确的、独立可调的加热电流限制和冷却电流限制，以及最大TEC电压限制，以提高光模块的可靠性。有一路模拟输出信号监测TEC电流。独特的纹波抵消技术有助于减小噪声。
MAX8520采用5mm x 5mm TQFN封装，通过外部电阻调节，开关频率可高达1MHz。MAX8521也采用5mm x 5mm TQFN封装，采用节省空间的3mm x 3mm UCSP™封装和36焊球WLP (3mm x 3mm)封装，具有500kHz或者1MHz引脚可选择的开关频率。
关键特性
热门应用
