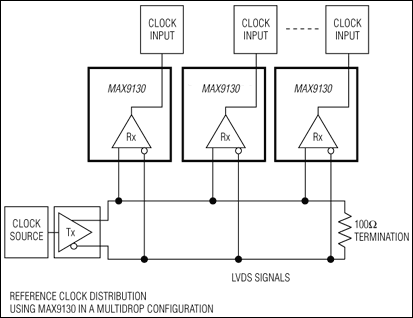

MAX9130 - 典型电路框图:
MAX9130典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX9130介绍
MAX9130 - 单路、500Mbps、LVDS线接收器,SC70封装

MAX9130是Maxim美信半导体公司的一款电平转换器产品,MAX9130是单路、500Mbps、LVDS线接收器,SC70封装,本站介绍了MAX9130的封装应用图解、特点和优点、功能等,并给出了与MAX9130相关的Maxim元器件型号供参考。

MAX9130 - 单路、500Mbps、LVDS线接收器,SC70封装 - 电平转换器 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX9130是一款单路差分信号(LVDS)线接收器,尤其适合于那些要求高数据速率、低功耗和低噪声的应用。此器件保证接收数据速度高达500Mbps (250MHz)。

MAX9130接收一路LVDS差分输入,并将其转换为LVTTL/LVCMOS输出。当输入无驱动和开路、断路或短路时,安全失效特性将设置高输出。器件支持宽共模电压输入范围,从而允许驱动器和接收器之间存在地电位差和共模噪声。MAX9130符合ANSI/TIA/EIA-644 LVDS标准。

MAX9130工作于+3.3V单电源,满足-40°C至+85°C的工作温度范围。该器件提供节省空间的6引脚SC70封装。对于单/双路LVDS线驱动器,请参考MAX9110/MAX9112的数据资料。对于SC70封装的低速(200Mbps)单路LVDS线接收器,请参考MAX9115。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 节省空间的SC70封装(比SOT23小50%)
  • 保证500Mbps数据速率
  • 250ps (最大)低脉冲扭曲
  • 断电时为高阻LVDS输入,允许热插拔
  • 符合ANSI TIA/EIA-644 LVDS标准
  • +3.3V单电源
  • 输入未驱动时(开路,断路或短路),安全失效电路设置输出为高
  • 安全失效模式下,150µA (典型)低电源电流
  • 热门应用
  • 蜂窝电话基站
  • 时钟/数据分配
  • 数字交叉连接
  • DSLAM
  • 网络路由器和交换机
