MAX9273 - MAX9273 22位GMSL串行器，带同轴或STP电缆驱动
MAX9273是Maxim美信半导体公司的一款电平转换器产品，MAX9273是MAX9273 22位GMSL串行器，带同轴或STP电缆驱动，本站介绍了MAX9273的封装应用图解、特点和优点、功能等，并给出了与MAX9273相关的Maxim元器件型号供参考。
MAX9273 - MAX9273 22位GMSL串行器，带同轴或STP电缆驱动 - 电平转换器 - 高度可靠的1.5Gbps串行器，在同轴电缆或STP传输线上灵活驱动22位数据，6mm x 6mm小尺寸封装 - 美信半导体
产品概述

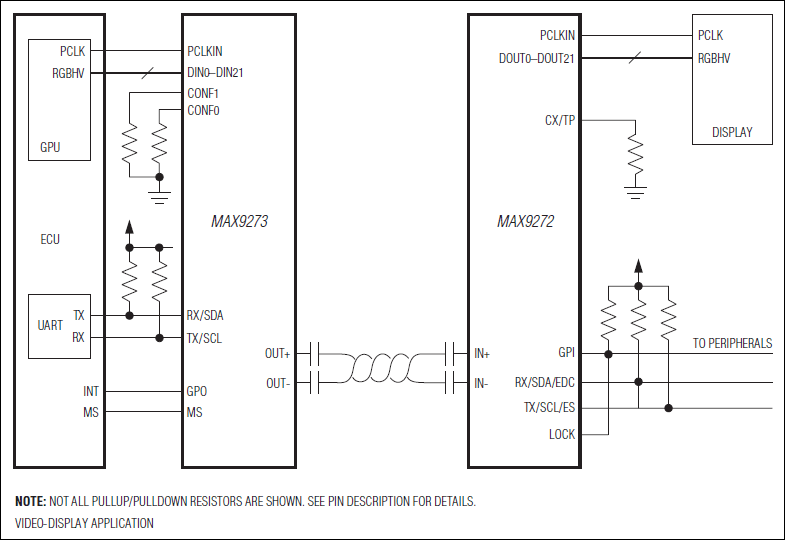

MAX9271结构紧凑的串行器用于驱动50Ω同轴或100Ω屏蔽双绞线(STP)电缆。器件与MAX9272解串器配对使用。
并行输入可设置为单路或双路输入。采用双路输入时，在串行转换之前将典型图像传感器的两个像素的视频数据存储在寄存器，从而允许使用更高的像素时钟频率。相对于单路输入，最大像素时钟频率可以提高到两倍。
器件具有嵌入式控制通道，在UART，或者是UART/ I²C混合模式下工作在9.6kbps至1Mbps，I²C模式下工作速率高达400kbps。利用控制通道，微控制器(µC)能够随时设置串行器、解串器和摄像头(或任何外设)寄存器，独立于视频时钟。器件提供一路专用GPIO、四路可选的GPIO和一路GPO输出，用于远程启动摄像头模块、摄像头帧同步，及其它功能。可编程误码检测和纠错。
为驱动较长电缆，串行器还集成了可编程预加重/去加重。串行输出提供可编程扩频，串行输出满足ISO 10605和IEC 61000-4-2 ESD标准。核电源供电范围为1.7V至1.9V，I/O电源范围为1.7V至3.6V。器件采用40引脚(6mm × 6mm)、TQFN-EP封装，焊球间距为0.5mm，工作在-40°C至+105°C温度范围。
关键特性
以下关键特性由Maxim美信半导体提供：理想用于摄像应用 驱动低成本50Ω同轴电缆和FAKRA连接器或100Ω STP误码检测/纠错I²C-I²C模式下，提供9.6kbps至1Mbps控制通道，带时钟展宽业内最低功耗：75mA (最大)电源电流双速率时钟支持百万像素摄像头串行器预加重/去加重，全速工作时传输距离长达15m40引脚(6mm × 6mm)、TQFN封装，焊球间距为0.5mm高速串行转换数据，支持百万像素摄像头高达1.5Gbps的串行码率，单路或双路输入：6.25MHz至100MHz时钟多种通道控制模式，提高系统灵活性9.6kbps至1Mbps控制通道，UART-UART或UART-I²C模式降低EMI屏蔽要求输出可编程，满足100mV至500mV单端或100mV至400mV差分可编程串行数据输出的扩展频谱，降低EMI可旁路输入PLL抑制并行时钟抖动跟踪平行输入的扩展频谱用于摄像头上电和验证的外设功能内置PRBS发生器，用于串行链路的BER测试多达5个GPIO端口专用“Up/Down” GPO，用于摄像头帧同步触发或其它功能降低功电需求远程/本地休眠模式唤醒满足严格的汽车和工业要求-40°C至+105°C工作温度范围±8kV接触放电ESD保护和±15kV气隙放电ISO 10605和IEC 61000-4-2 ESD保护热门应用
车载摄像系统导航显示
