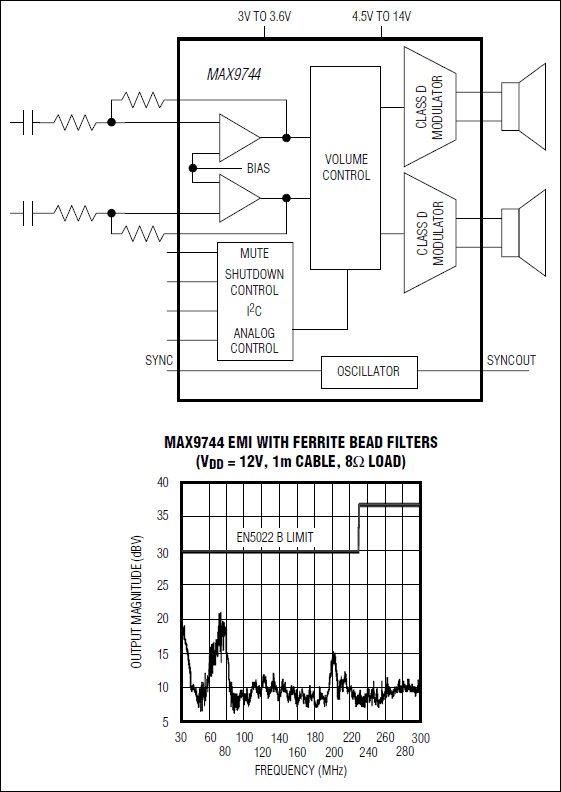

MAX9744 - 典型电路框图：
MAX9744典型电路框图
Maxim美信半导体芯片：
承诺原装正品
专营Maxim美信，真正优化您的供应链
Maxim产品 - MAX9744介绍

MAX9744 - 20W、立体声、D类扬声器放大器，带有音量控制

MAX9744是Maxim美信半导体公司的一款音频芯片产品，MAX9744是20W、立体声、D类扬声器放大器，带有音量控制，本站介绍了MAX9744的封装应用图解、特点和优点、功能等，并给出了与MAX9744相关的Maxim元器件型号供参考。

MAX9744 - 20W、立体声、D类扬声器放大器，带有音量控制 - 音频芯片 - 12V供电时为4Ω负载提供2 x 20W驱动 - 美信半导体

产品概述

MAX9744立体声、20W、D类音频放大器具有AB类放大器的性能以及D类放大器的效率，节省了电路板面积并省去了外部大体积的散热块。器件采用单电源供电，具有可调增益、关断模式、SYNC输出、扬声器静音以及业内领先的咔嗒/噼噗声抑制功能。

MAX9744具有64级双模(模拟或数字)可编程音量控制和静音功能。MAX9744工作于4.5V至14V单电源，采用14V电源供电时，每通道可向4Ω扬声器提供高达20W的输出功率。

MAX9744提供两种调制方案：固定频率调制模式允许选择多种预设开关频率；扩展频谱调制模式降低了EMI辐射。

MAX9744具有高达75dB的PSRR、低至0.04%的THD+N和高于90dB的SNR。可靠的短路和热过载保护防止故障状态下损坏器件。MAX9744采用44引脚薄型QFN-EP (7mm x 7mm x 0.8mm)封装，工作于-40°C至+85°C扩展级温度范围。

关键特性
  • 以下关键特性由Maxim美信半导体提供：
  • 4.5V至14V宽电源电压范围
  • 无需滤波的扩展频谱调制降低了扬声器电缆上的RF辐射
  • 20W立体声输出(4Ω、VDD = 12V、THD+N = 10%)
  • 集成的音量控制(I²C或模拟调节)
  • 低至0.04%的THD+N
  • 高达75dB的PSRR
  • 效率高达93%
  • 集成的咔嗒/噼噗声抑制功能
  • 低功耗关断模式
  • 短路和热过载保护
  • 采用44引脚薄型QFN-EP封装(7mm x 7mm x 0.8mm)
    • 热门应用
  • 平面电视
  • 多媒体坞站
  • PC扬声器系统
