产品概述

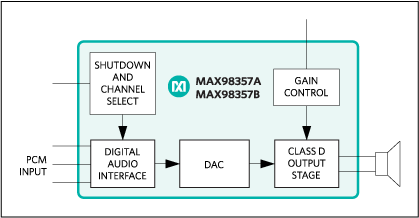

MAX98357A/MAX98357B是数字脉冲编码调制(PCM)输入D类功率放大器，可提供AB类音频性能，同时具有D类的效率。器件在I2S/左对齐模式下通过单个增益设置输入可提供5中可选择增益(3dB、6dB、9dB、12dB、15dB)，在TDM模式下为固定12dB增益。

数字音频接口高度灵活，MAX98357A支持I²S数据，MAX98357B支持左对齐数据。两种器件均支持8通道时分复用(TDM)数据。对于所有支持的数据格式，数字音频接口可接收8KHz至96KHz的指定采样速率。IC通过配置可将立体声输入数据转换成左声道、右声道、(左声道/2 + 右声道/2)输出。对于I2S和左对齐模式，IC采用16/24/32位数据工作，对于TDM模式，器件采用16位或32位数据工作。IC无需PCM通讯应用中的外部MCLK信号。这有助于减小EMI以及电路板的耦合问题，另外，也可减小电路板尺寸以及IC引脚数。

IC在BCLK和LRCLK上具有很高的宽带抖动容限(12ns典型值)，能够可靠工作。

有源辐射抑制、边沿速率限制以及过冲控制电路大大减小EMI。无需滤波的扩谱调制机制可省去传统D类器件中的输出滤波器件，可减少方案中的器件数量。

IC采用9引脚WLP (1.345mm x 1.435mm x 0.64mm)和16引脚TQFN (3mm x 3mm x 0.75mm)封装，工作在-40°C至+85°C温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

单电源工作(2.5V至5.5V)

3.2W输出功率：4Ω，5V

2.4mA静态电流

92%效率(RL = 8Ω,POUT = 1W)

25µVRMS输出噪声(AV = 15dB)

1kHz时，0.015% THD+N

无需MCLK

8kHz至96kHz采样速率

支持左声道、右声道以及(左声道/2 + 右声道/2)输出

成熟的边沿速率控制可使D类放大器输出无需滤波

1kHz下，具有77dB PSRR

低RF敏感度，可抑制GSM发射的TDMA噪声

喀嗒声抑制电路

可靠的短路保护和热保护

采用节省空间的封装：1.345mm x 1.435mm WLP (0.4mm间距)以及3mm x 3mm、TQFN封装

热门应用

蜂窝电话

笔记本电脑和上网本计算机

平板电脑
