MAX9879 - 立体声D类音频子系统，具有DirectDrive耳机放大器

MAX9879是Maxim美信半导体公司的一款音频芯片产品，MAX9879是立体声D类音频子系统，具有DirectDrive耳机放大器，本站介绍了MAX9879的封装应用图解、特点和优点、功能等，并给出了与MAX9879相关的Maxim元器件型号供参考。

MAX9879 - 立体声D类音频子系统，具有DirectDrive耳机放大器 - 音频芯片 - 业内尺寸最小、输出功率最大的D类放大器，具有最佳的RF抑制性能(消除TDMA噪声) - 美信半导体

产品概述

MAX9879集成了高效D类音频功率放大器和立体声、无需电容的DirectDrive®耳机放大器。Maxim无需滤波的D类放大器具有有源辐射抑制功能，能够以D类放大器的效率提供AB类放大器的优异性能。

采用3.7V供电时，D类放大器能够以88%的效率为8Ω负载提供高达715mW的功率，有效延长电池寿命。无滤波调制方案采用有源辐射抑制电路及扩频调制技术，大大降低了EMI干扰，省去了传统D类放大器所需的输出滤波器。

采用3.7V供电时，耳机放大器可为16Ω负载提供高达58mW的功率。Maxim的DirectDrive架构能够在单电源供电时产生以地为参考的输出，无需大尺寸隔直电容，从而节省成本、减小空间并降低器件高度。

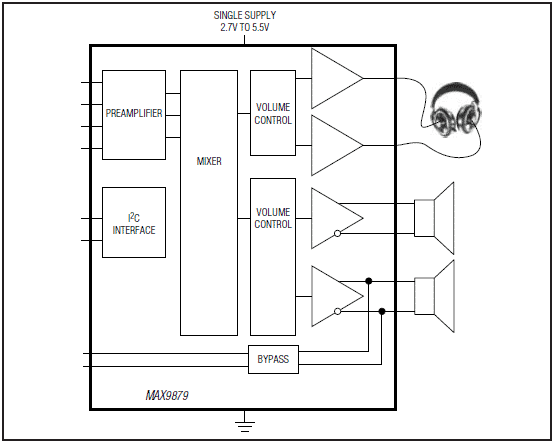

该器件采用用户定义的输入结构，提供3种前置放大器增益设置，具有输入混音、音量控制、咔嗒-噼噗声抑制和I²C控制。旁路模式可禁用内部D类放大器并利用内部DPST开关由外部放大器驱动MAX9879输出端的扬声器。

MAX9879采用高效散热、节省空间的30焊球UCSP™封装。

关键特性

以下关键特性由Maxim美信半导体提供：

无需滤波元件即可满足EN 55022 B类标准，并留有9dB以上的裕量

极低的RF敏感度，可有效抑制GSM无线网络的TDMA噪声

按照用户自定义的输入模式提供输入混音

立体声扬声器输出功率可达715mW (RL = 8Ω，VDD = 3.7V)

立体声耳机输出功率可达58mW (16Ω，VDD = 3.7V)

较低的THD+N：1kHz时为0.04% (D类功放)

较低的THD+N：1kHz时为0.018% (耳机放大器)

效率高达88% (RL = 8Ω，POUT = 750mW)

1.6Ω模拟开关用于旁路扬声器放大器

扬声器放大器具有较高的PSRR (217Hz时为72dB)

耳机放大器具有较高的PSRR (217Hz时为84dB)

I²C控制

硬件及软件关断模式

极低的咔嗒-噼噗声

高度可靠的设计，具有限流及热保护

采用节省空间的封装

5 x 6 UCSP (2.5mm x 3mm)

热门应用

蜂窝电话

便携式多媒体播放器
