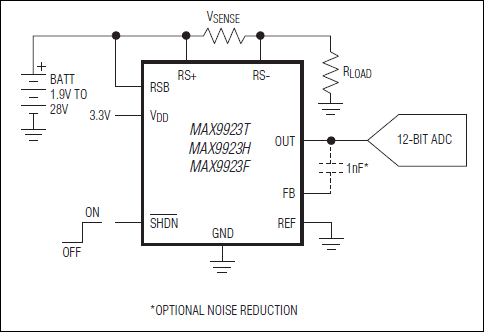

MAX9922是Maxim美信半导体公司的一款放大器产品，MAX9922是超高精度、高边电流检测放大器，本站介绍了MAX9922的封装应用图解、特点和优点、功能等，并给出了与MAX9922相关的Maxim元器件型号供参考。

MAX9922 - 超高精度、高边电流检测放大器 - 放大器 - 利用自动归零前端获得VOS < 10µV的指标，允许极小的VSENSE和RSENSE - 美信半导体

产品概述

MAX9922/MAX9923超高精度、高边检流放大器具有25µV (最大)超低失调电压(VOS)和优于0.5%的光刻增益精度。低VOS和高增益精度相结合，即使对于非常小的检测电压也能实现精确的电流测量。

MAX9922/MAX9923能够单向和双向工作。单向工作时，REF连接至GND；双向工作时，REF连接至VDD/2。

MAX9922通过2个外部电阻调节增益设置；MAX9923T/MAX9923H/MAX9923F采用内部光刻电阻分别提供25V/V、100V/V和250V/V固定增益。这些器件采用+2.85V至+5.5V单电源供电，与输入共模电压无关，工作时仅消耗700µA电源电流，关断电流只有1µA。

+1.9V至+28V电流检测输入共模电压范围使得MAX9922/MAX9923能够理想用于高精度、大共模测量范围、极小的满量程VSENSE电压系统的电流检测。

MAX9922/MAX9923的扩展频谱自稳零技术能够连续测量并消除输入失调电压，消除时间、温度和1/f噪声效应引起的漂移。这一功能与间接电流反馈技术相结合，能够达到低于25µV (最大)的失调电压。

MAX9922/MAX9923提供微小的10引脚µMAX®封装，工作在-40°C至+85°C扩展级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

在整个温度范围提供超高精度VOS

MAX9922：±10µV (最大)

MAX9923T：±25µV (最大)

MAX9923H：±20µV (最大)

MAX9923F：±10µV (最大)

±0.5% (最大)满量程增益精度

双向或单向ISENSE

提供多种增益

可调(MAX9922)

+25V/V (MAX9923T)

+100V/V (MAX9923H)

+250V/V (MAX9923F)

1.9V至28V输入共模范围，独立于VDD

电源电压：+2.85V至+5.5V

700µA电源电流，1µA关断电流

扩展级温度范围(-40°C至+85°C)

提供节省空间的10引脚µMAX封装

热门应用

手持式Li+电池电流监测

笔记本/台式机电源管理

精密电流源
