MAXQ622 - 具有红外模块和USB (可选)功能的16位微控制器
MAXQ622是Maxim美信半导体公司的一款光电产品产品，MAXQ622是具有红外模块和USB (可选)功能的16位微控制器，本站介绍了MAXQ622的封装应用图解、特点和优点、功能等，并给出了与MAXQ622相关的Maxim元器件型号供参考。
MAXQ622 - 具有红外模块和USB (可选)功能的16位微控制器 - 光电产品 - 集成了收发器的微控制器可有效降低系统的整体功耗、延长电池寿命 - 美信半导体
产品概述

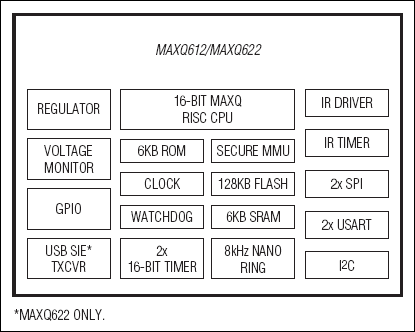

MAXQ612/MAXQ622低功耗、16位MAXQ®微控制器设计用于通用遥控器、消费类电子和白色家电等低功耗产品。两款器件均采用低功耗、高吞吐率、16位RISC微控制器。串行外设包括两个通用同步/异步接收-发送器(USART)、两个SPI™主/从通信端口和一个内部集成电路(I²C)总线。器件还包含能够产生载波频率的IR模块和灵活的复用键盘控制I/O。MAXQ622还增加了带有集成物理接口(PHY)的通用串行总线(USB)。
MAXQ612/MAXQ622包含128KB闪存和6KB数据SRAM。通过安全存储器管理单元(MMU)提供知识产权(IP)保护，该安全MMU可支持多种授权等级配置，保护代码不被复制和进行逆向工程。授权等级使厂商可以提供MAXQ612/MAXQ622运行的库文件和应用程序，并通过授权等级限制对数据和代码的访问。
为实现低功耗电池供电设计，器件具有超低功耗停止模式(0.3µA，典型值)。该模式下，只有少数电路保持供电。唤醒源包括外部中断、电源失效中断以及定时器中断。微控制器工作在1.70V至3.6V宽工作电压范围，也可通过USB供电。
设计人员需参考以下文档，以充分使用该器件的全部功能。数据资料包含引脚说明、特性概述和电气规格。勘误表包含了与已发布版本的电气规格差异。用户指南提供器件特性和工作相关的详细信息。
- MAXQ612/MAXQ622 IC数据资料
- MAXQ612/MAXQ622不同版本的勘误表(点击此处获取)
- MAXQ612/MAXQ622用户指南 (English only)
关键特性
以下关键特性由Maxim美信半导体提供：高性能、低功耗16位RISC核在整个工作电压范围内支持直流至12MHz工作频率1.70V至3.6V工作电压范围可以采用电池(VDD)或USB (VDDB)供电总共33条指令，有效简化编程3个独立的数据指针具有自动递增/递减特性，加速数据转移专用指针用于直接读取程序空间16位指令字，16位数据总线16 x 16位通用工作寄存器用于应用划分和IP保护的安全MMU 存储器特性128KB闪存512字节扇区每个扇区所允许的擦除/写次数为20,000次6KB数据SRAMUSB特性(MAXQ622)兼容于USB 2.0全速工作模式硬件接收和发送缓冲器，支持高吞吐率集成全速收发器具有片内端接和上拉电阻附加外设电源失效报警上电复位(POR)/电压跌落复位自动IR载波频率发生器和调制器2个16位、可编程定时器/计数器，带预调节和捕获/比较功能两个SPI通信端口两个USART通信端口I²C端口可编程看门狗定时器8kHz超微功耗环型振荡器唤醒定时器多达56个通用I/O低功耗停止模式下电流仅为0.3µA (典型值)、3µA (最大值)TA = +25°C，电源失效监测器禁止工作工作模式下，12MHz时电流为4.8mA (典型值)、1MHz时电流为520µA (典型值)热门应用
电池供电便携式设备消费类电子家用产品远端控制白色家电
