DS1865 - PON三工器控制及监测电路

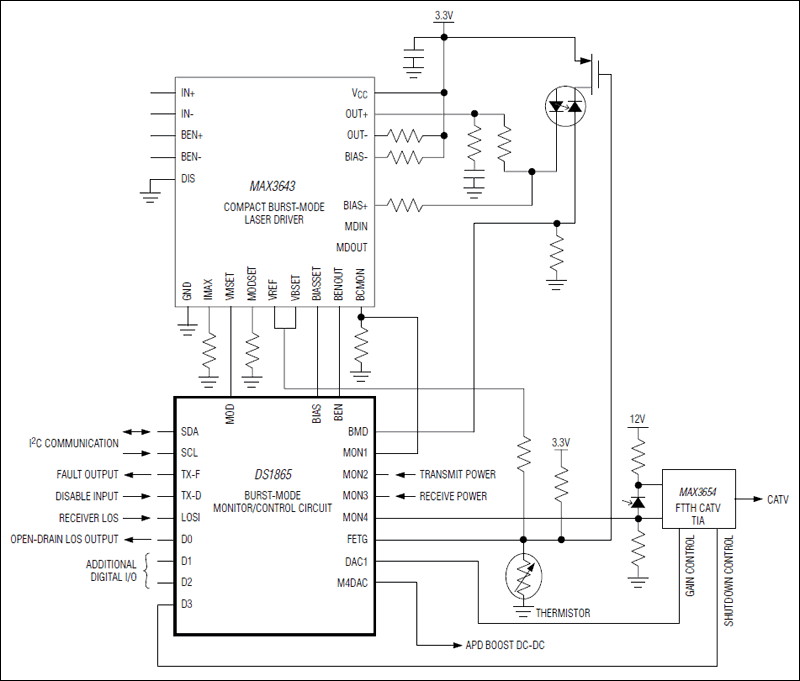

DS1865是Maxim美信半导体公司的一款光电产品产品，DS1865是PON三工器控制及监测电路，本站介绍了DS1865的封装应用图解、特点和优点、功能等，并给出了与DS1865相关的Maxim元器件型号供参考。

DS1865 - PON三工器控制及监测电路 - 光电产品 - 为GPON、BPON及GEPON收发器提供完备的控制、校准、监控方案 - 美信半导体

产品概述

DS1865可控制、监测无源光网络(PON)三工器的所有突发式发送器和视频接收机偏置等功能。DS1865提供一个具有跟踪误差补偿功能的APC环路，为激光器驱动偏置电流提供参考，基于温度的查找表(LUT)用于控制调制电流。DS1865可持续监测高输出电流、高偏置电流及高、低发射功率，并由内部比较器进行快速比较，必要时可迅速关闭激光器，提供有效的视觉保护，无需外加芯片。6通道ADC分别监测VCC、内部温度和4路外部输入(MON1–MON4)，以满足发送器和视频接收信号的需求。2路数/模转换器(DAC)输出为视频接收通道提供偏置电压，5路I/O引脚用于其它监测和配置。

关键特性

以下关键特性由Maxim美信半导体提供：

满足GEPON、BPON和GPON突发模式发送时钟要求

具有跟踪误差补偿功能的APC环路控制偏置电流

基于温度的查找表用于控制调置电流

光功率检测范围-6dB至+0dB

2路8位转换模拟输出，其中1路由MON4电压控制，用于控制视频放大器增益

片内温度传感器直接输出数字信号

6路模拟监测通道：温度、VCC、MON1、MON2、MON3和MON4

5个数字I/O引脚，用于其它监控功能

全面的故障管理系统，带有可屏蔽激光器关闭功能

内部校准数据的访问提供两级加密保护

密码1保护120字节非易失存储器

密码2保护位于主器件地址的128字节非易失存储器

128字节非易失存储器位于A0h从地址

通过I²C兼容接口进行校准和监测

2.85V至3.9V工作电压范围

工作温度范围：-40°C至+95°C

封装：28引脚、无铅TQFN (5mm x 5mm x 0.8mm)

热门应用

光通信三工器，具有BPON、GPON或GEPON收发器
