MAX1180 - 双路、10位、105Msps、3.3V、低功耗ADC，内置电压基准及并行输出

MAX1180是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX1180是双路、10位、105Msps、3.3V、低功耗ADC，内置电压基准及并行输出，本站介绍了MAX1180的封装应用图解、特点和优点、功能等，并给出了与MAX1180相关的Maxim元器件型号供参考。

MAX1180 - 双路、10位、105Msps、3.3V、低功耗ADC，内置电压基准及并行输出 - 数据转换器和采样-保持电路 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

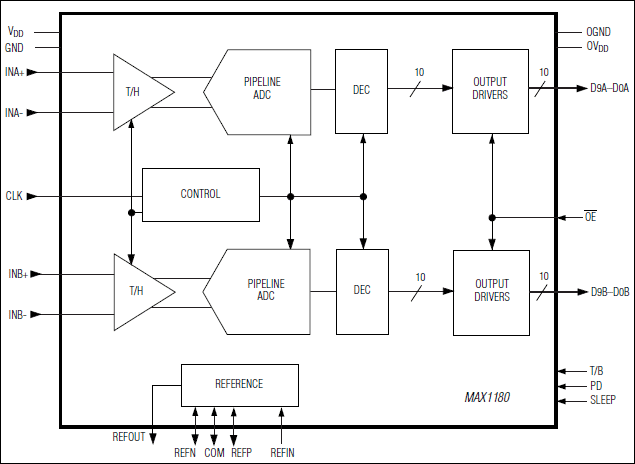

MAX1180为3.3V、双路、10位模/数转换器(ADC)，具有全差分、宽带采样/保持电路(T/H)，驱动两路流水线、9阶ADC。MAX1180非常适合低功耗、具有高动态性能的图像、仪表和数字通信等应用。MAX1180采用单电源2.7V至3.6V供电，耗电仅413mW，输入频率为20MHz、采样速率为105Msps时可提供58.5dB的典型信噪比(SNR)。T/H驱动输入级采用400MHz (-3dB)输入放大器。该转换器也可用于单端输入，除低功耗特性外，MAX1180还提供一个2.8mA的休眠模式以及1µA关断模式，在空闲周期内可有效节省功耗。

内部2.048V精密带隙基准确定ADC的满量程范围，如果应用中要求提高精度或采用不同的输入电压范围，其基准结构允许用户灵活选择内部基准或外部基准。MAX1180提供兼容于CMOS电平的三态输出、并行接口，数字输出格式可由引脚设置为二的补码或直接偏移二进制码。该器件提供独立的1.7V至3.6V输出电源，具有灵活的接口方式。MAX1180采用7mm x 7mm、 48引脚TQFP封装，工作于-40°C至+85°C扩展工业级温度范围。

与MAX1180引脚兼容的高速或低速产品请参考：80Msps的MAX1181数据资料、65Msps的MAX1182数据资料、40Msps的MAX1183数据资料和20Msps的MAX1184数据资料。除上述速率等级外，该系列产品还包括20Msps复用输出产品(MAX1185)，数据可以通过单一的、10位并行接口进行分时交叉存取。

关键特性

以下关键特性由Maxim美信半导体提供：

3.3V单电源工作

出色的动态特性

fIN = 20MHz时SNR为58.5dB

fIN = 20MHz时SFDR为72dB

fIN = 20MHz至100MHz，SNR平坦度在1dB以内

低功耗

125mA (标准工作模式)

2.8mA (休眠模式)

1µA (关断模式)

0.02dB增益与0.25°相位匹配度(典型值)

±1VP-P较宽的差分模拟输入电压范围

400MHz -3dB输入带宽

片上2.048V精密带隙基准

用户可选择的输出格式 - 二的补码或偏移二进制码

焊盘裸露的48引脚TQFP封装改善了散热性
