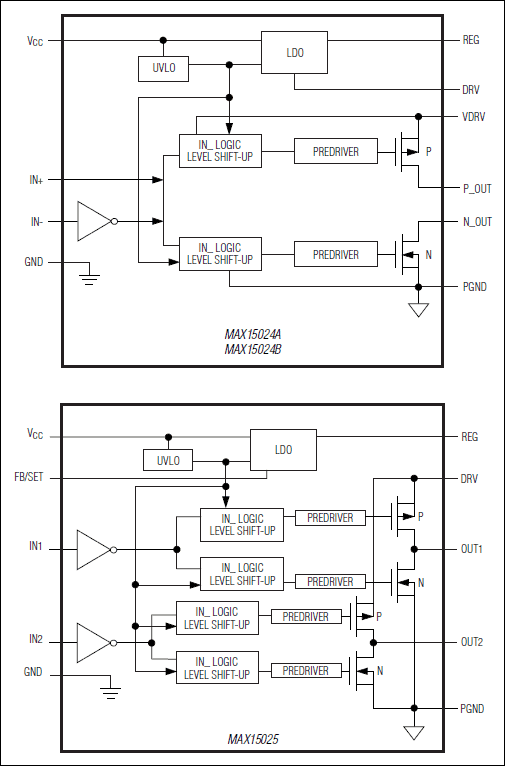

MAX15025 - 典型电路框图：
MAX15025典型电路框图
Maxim美信半导体芯片：
承诺原装正品
专营Maxim美信，真正优化您的供应链
Maxim产品 - MAX15025介绍

MAX15025 - 单/双通道、16ns、高吸入/源出电流栅极驱动器

MAX15025是Maxim美信半导体公司的一款美信芯片产品，MAX15025是单/双通道、16ns、高吸入/源出电流栅极驱动器，本站介绍了MAX15025的封装应用图解、特点和优点、功能等，并给出了与MAX15025相关的Maxim元器件型号供参考。

MAX15025 - 单/双通道、16ns、高吸入/源出电流栅极驱动器 - 美信芯片 - 4A、20ns、双MOSFET驱动器，采用3mm x 3mm、增强散热的TDFN封装 - 美信半导体

产品概述

MAX15024/MAX15025单/双通道、高速MOSFET栅极驱动器，能够在高达1MHz的工作频率下驱动大的容性负载。MAX15024内部包括可源出、吸入电流的输出级晶体管，独立的输出分别控制外部MOSFET的上升和下降时间。MAX15024是单通道栅极驱动器，能够吸入8A峰值电流、源出4A峰值电流；MAX15025是双通道栅极驱动器，能够吸入4A峰值电流、源出2A峰值电流。集成可调节LDO电压稳压器用于栅极驱动振幅的控制和优化。

MAX15024A和MAX15025A/C支持晶体管-晶体管(TTL)逻辑电平输入，MAX15024B和MAX15025B/D支持CMOS逻辑电平输入。较强的电流源出/吸入能力、低传输延时以及增强散热的封装，使得MAX15024/MAX15025非常适合高频、大功率电路。MAX15024/MAX15025的工作电压为4.5V至28V，独立的输出驱动器供电输入提供了更高的灵活性，并允许软启动同步整流器的功率MOSFET。

MAX15024/MAX15025采用10引脚TDFN封装，工作在-40°C至+125°C汽车级温度范围。

关键特性
  • 以下关键特性由Maxim美信半导体提供：
  • 8A峰值吸入电流/4A峰值源出电流(MAX15024)
  • 4A峰值吸入电流/2A峰值源出电流(MAX15025)
  • 16ns传输延迟
  • 4.5V至28V电源电压范围
  • 内置可调节LDO用于栅极驱动振幅的控制和优化
  • 独立的输出驱动器供电电源
  • 独立的源出、吸入电流输出(MAX15024)
  • 反相、同相输入具有匹配的延迟时间(MAX15024)
  • 通道间延迟匹配(MAX15025)
  • CMOS或TTL逻辑输入具有滞回，有助于噪声抑制
  • -40°C至+125°C工作温度范围
  • 热关断保护
  • 1.95W增强散热的TDFN封装
  • 经过AEC-Q100认证
    • 热门应用
  • 电源模块
  • 开关电源
  • 同步整流驱动器
