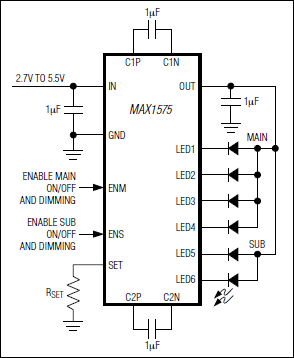

MAX1575 - 典型电路框图:
MAX1575典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX1575介绍
MAX1575 - 白光LED、 1倍/1.5倍电荷泵,适用于主屏和次屏显示器

MAX1575是Maxim美信半导体公司的一款DC-DC开关调节器产品,MAX1575是白光LED、 1倍/1.5倍电荷泵,适用于主屏和次屏显示器,本站介绍了MAX1575的封装应用图解、特点和优点、功能等,并给出了与MAX1575相关的Maxim元器件型号供参考。

MAX1575 - 白光LED、 1倍/1.5倍电荷泵,适用于主屏和次屏显示器 - DC-DC开关调节器 - 首款效率高达85%的分数型白光LED电荷泵,带有两路单线亮度调节,分别用于主屏和副屏 - 美信半导体

产品概述

MAX1575电荷泵能够以恒定电流驱动最多4个主屏白色LED或2个子屏白色LED,获得均匀亮度。利用自适应1倍/1.5倍电荷泵模式和超低压差电流调节器,可在单节Li+电池的整个电压范围内保持高效率。1MHz固定开关频率允许选用小巧的外部元件。经过优化的调节结构保证低EMI和低输入纹波。

MAX1575使用一个外部电阻设置满量程(100%) LED电流。两个使能输入:ENM和ENS,可分别为主屏和子屏提供简单的开/关控制。通过向使能端输入重复脉冲,可以调节LED电流,电流调节分多个等级,最低可降至5%。一旦建立了所需要的亮度,只要使能输入保持高电平,MAX1575即可保持亮度设置。如果一个使能输入保持低电平的时间超过2ms,对应显示器的LED电流将被置0。如果两个使能输入均保持低电平超过2ms,MAX1575进入关断模式。

MAX1575采用16引脚4mm x 4mm薄型QFN封装(最大高度0.8mm)。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 为主屏和子屏LED供电
  • 在Li+电池放电过程中保持85%的平均效率(PLED / PBATT)
  • 2% LED电流匹配度
  • 每LED驱动电流达30mA
  • 自适应1倍/1.5倍模式切换
  • 低输入纹波和EMI
  • 通过单线串行脉冲接口可在5%至100%范围内分别调节每路LED的电流
  • 0.1µA关断电流
  • 2.7V至5.5V电源电压范围
  • 软启动限制浪涌电流
  • 输出过压保护
  • 热关断保护
  • 16引脚4mm x 4mm薄型QFN封装
  • 热门应用
  • 带有主屏和子屏显示器的蜂窝电话
  • 具有6只白色LED的PDA/智能电话
