MAX3001E - +1.2V至+5.5V、±15kV ESD保护、0.1µA、35Mbps、8通道电平转换器

MAX3001E是Maxim美信半导体公司的一款电平转换器产品，MAX3001E是+1.2V至+5.5V、±15kV ESD保护、0.1µA、35Mbps、8通道电平转换器，本站介绍了MAX3001E的封装应用图解、特点和优点、功能等，并给出了与MAX3001E相关的Maxim元器件型号供参考。

MAX3001E - +1.2V至+5.5V、±15kV ESD保护、0.1µA、35Mbps、8通道电平转换器 - 电平转换器 - 业内首款双向、8通道电平转换器 - 美信半导体

产品概述

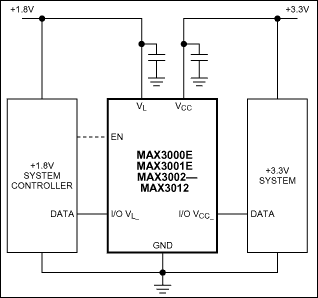

MAX3000E/MAX3001E/MAX3002–MAX3012 8通道电平转换器能够为多电压系统的数据传输提供必要的电平转换。外接电压VCC和VL分别设置转换器两侧的逻辑电平。器件VL一侧的逻辑信号在VCC一侧呈现为较高电压的逻辑信号，反之亦然。

MAX3000E/MAX3001E/MAX3002/MAX3003利用特殊的设计结构实现双向数据传输，无需方向引脚。

MAX3000E/MAX3001E/MAX3002/MAX3004–MAX3012有一个EN输入端，当EN为低电平时VCC和VL的电源电流减小到2µA以内。MAX3000E/MAX3001E在VCC一侧的I/O具有±15kV ESD保护，在外部信号切换应用场合提供更强的保护。MAX3000E能够可靠工作在230kbps的数据速率下；MAX3001E确保数据速率达4Mbps；MAX3002–MAX3012在整个工作电压范围内可提供20Mbps的数据速率。

MAX3000E/MAX3001E/MAX3002–MAX3012的VL电压范围为+1.2V至+5.5V，VCC电压范围为+1.65V至+5.5V。这对于低电压ASIC/PLD与高电压系统之间的数据传输非常理想。MAX3000E/MAX3001E/MAX3002”MAX3012采用20引脚UCSP™封装、20引脚TQFN (5mm x 5mm)和20引脚TSSOP封装。

关键特性

以下关键特性由Maxim美信半导体提供：

可保证数据传输率为

230kbps (MAX3000E)

4Mbps (MAX3001E)

20Mbps (MAX3002–MAX3012)

无需采用方向引脚即可实现双向电平转换(MAX3000E/MAX3001E/MAX3002/MAX3003)

单向电平转换(MAX3004–MAX3012)

VL电压可低至+1.2V

VCC侧I/O口具有±15kV ESD保护(MAX3000E/MAX3001E)

在关断状态下具有0.1µA的超低电源电流

低静态电流(< 10µA)

UCSP、TQFN和TSSOP封装

热门应用

蜂窝电话托架

蜂窝电话

全球定位系统(GPS)

低成本串行接口

低电压ASIC电平转换

便携式通信设备

便携式POS系统

智能读卡器

SPI™和MICROWIRE™电平转换

电信设备
