MAX8574 - 高效LCD boost电路，可真正关断

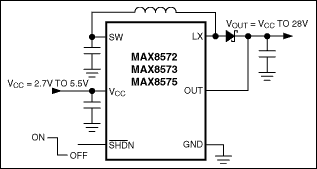

MAX8574是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX8574是高效LCD boost电路，可真正关断，本站介绍了MAX8574的封装应用图解、特点和优点、功能等，并给出了与MAX8574相关的Maxim元器件型号供参考。

MAX8574 - 高效LCD boost电路，可真正关断 - DC-DC开关调节器 - 首款提供完备保护的LCD、OLED电源，SOT23封装 - 美信半导体

产品概述

MAX8570系列LCD升压转换器采用内部n沟道开关和p沟道输出隔离开关。这些转换器采用2.7V至5.5V的电源电压，输出可达28V。

独一无二的控制技术能够在各种负载条件下提供最高的转换效率。内部MOSFET开关减少了外部元件的数量，高开关频率(800kHz)允许使用微小的表面贴封装元件。具有三种电流限制选项，MAX8570和MAX8572采用110mA的电流限制以减小低电流应用中的波纹干扰和元件尺寸。对于大功率应用，MAX8574和MAX8575使用500mA电流限制，在20V时可提供20mA电流。MAX8571和MAX8573采用250mA的电流限制，以便在波纹干扰和功耗指标间取得平衡。内部保护电路在发生故障时保护内部开关和后续元件。

其他的特性还包括低静态电流和省电的True Shutdown™模式。MAX8570/MAX8571/MAX8574可以让用户在3V至28V之间设置输出电压，MAX8572/MAX8573/MAX8575有一个预设的15V输出。这些升压转换器十分适合要求低电流的小尺寸LCD显示器及其他应用。MAX8571备有评估板，有助于加快设计进程。

关键特性

以下关键特性由Maxim美信半导体提供：

15V或可调节输出电压，最高达28V

安全特性在输出故障时进行保护

单节Li+电池供电，提供20V电源时，电流可达20mA

True Shutdown

87%的效率

800kHz开关频率

小尺寸、6引脚SOT23封装和µDFN (MAX8570)封装

热门应用

蜂窝电话/无绳电话

手持终端

LCD偏置发生器

数字助理

掌上电脑

PDA及其它手持设备

聚合物LED (OLED)
