MAX77271 - 多模PA降压转换器，带有线性直通模式

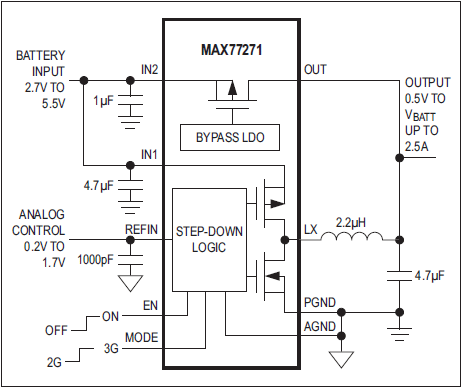

MAX77271是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX77271是多模PA降压转换器，带有线性直通模式，本站介绍了MAX77271的封装应用图解、特点和优点、功能等，并给出了与MAX77271相关的Maxim元器件型号供参考。

MAX77271 - 多模PA降压转换器，带有线性直通模式 - DC-DC开关调节器 - 更长的电池寿命、更低的工作温度-用于最新一代多模/多频智能手机的PA电源 - 美信半导体

产品概述

MAX77271降压转换器优化为多标准手机的功率放大器(PA)供电，例如LTE、WCDMA、TD-SCDMA、GSM以及EDGE。器件集成了高效率PWM降压转换器，用于中等功率和低功率发射。内部85mΩ (典型值)低压差(LDO)直通稳压器与降压转换器相结合，支持大功率发射。

利用外部DAC，IC采用模拟输入驱动线性控制输出电压，连续调整PA功率。在大功率发射或者输入与输出之间压差很小时，直通LDO可以直接从电池提供PA供电。当输出电压大于0.65V时，直通LDO使能。此时，如果输出电压超过降压转换器电流限制，直通LDO为输出提供足够的电流，确保输出电压稳定。直通LDO还支持降压转换与欠压工作之间的平稳转换。

IC采用9焊球、1.6mmX1.6mm WLP封装(最大高度：0.69mm)。

关键特性

以下关键特性由Maxim美信半导体提供：

PA降压转换器

输出电压从0.7V到3.4V的建立时间：7µs (典型值)

动态设置输出电压范围：0.5V至VIN

85mΩ PFET，欠压时占空比100%

3MHz开关频率

低纹波输出电压

在整个负载、电缆和温度范围内输出电压精度：2%

小尺寸外部元件

2.5A输出电流

简单的On/Off逻辑控制

低关断电流：0.1µA

2.7V至5.5V电压范围

热保护

1.6mm x 1.6mm WLP封装(最大高度：0.69mm)

逐时隙平均功率追踪，符合LTE、TD-SCDMA以及WCDMA标准

热门应用

LTE、WCDMA、GSM和EDGE手机/智能电话
