当前位置:美信半导体 > > 美信芯片 >> MAX6723
MAX6723技术文档下载:
MAX6723技术文档产品手册下载

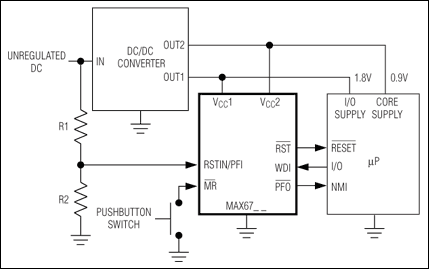

MAX6723 - 典型电路框图:
MAX6723典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX6723介绍
MAX6723 - 双/三路、超低电压、SOT23封装、微处理器监控电路

MAX6723是Maxim美信半导体公司的一款监控电路、电压监测、排序产品,MAX6723是双/三路、超低电压、SOT23封装、微处理器监控电路,本站介绍了MAX6723的封装应用图解、特点和优点、功能等,并给出了与MAX6723相关的Maxim元器件型号供参考。

MAX6723 - 双/三路、超低电压、SOT23封装、微处理器监控电路 - 监控电路、电压监测、排序 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX6715-MAX6729是超低电压µP监控电路,用于监视二路或三路系统电源。当任一被监视电源电压跌至工厂预置或可调门限以下时,这些器件会触发系统复位,在所有电源电压上升至门限以上之后,复位信号仍将在最小超时周期内保持有效。与离散IC或分立元件相比,这些集成的二/三路监控电路可显著提高系统的稳定性、并减小系统尺寸。

这些器件监视1.8V至5.0V主电源(VCC1)和0.9V至3.3V次级电源(VCC2),具有工厂预置的复位门限选项(参见完整数据资料中的Reset Voltage Threshold Suffix Guide)。外部可调RSTIN输入允许用户监视低至0.62V的第三路电源。VCC1或VCC2保持在0.8V以上时,这些器件确保正确的复位输出逻辑。

MAX6715-MAX6729提供多个具有看门狗输入的推挽式或漏极开路复位输出、手动复位输入以及电源失效输入/输出(参见完整数据资料中的Selector Guide)。1.1ms至1120ms (最小值)可选则的复位超时门限(参见完整数据资料中的Reset Timeout Period Suffix Guide)。MAX6715-MAX6729采用小尺寸5、6或8引脚SOT23封装,工作温度范围-40°C至+85°C。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • VCC1 (主电源电压)复位门限:1.58V至4.63V
  • VCC2 (副电源电压)复位门限:0.79V至3.08V
  • 外部可调RSTIN门限用于辅助电源/三路电源监视(0.62V内部基准)
  • 看门狗选项
  • 35s (最小值)长启动周期
  • 1.12s (最小值)正常超时周期
  • 手动复位输入选项
  • 电源失效输入/输出选项(推挽式和漏极开路低电平有效)
  • VCC1或VCC2低至0.8V时保证复位输出正常
  • 复位输出逻辑选项
  • 不受VCC瞬变影响
  • 3.6V供电时电源电流低至14µA (典型值)
  • 小尺寸5、6或8引脚SOT23封装
  • 热门应用
  • 计算机/服务器
  • 工业设备
  • 多电压系统
  • 便携式电池供电设备
  • 打印机与传真机
  • 机顶盒
  • 电信/网络设备
